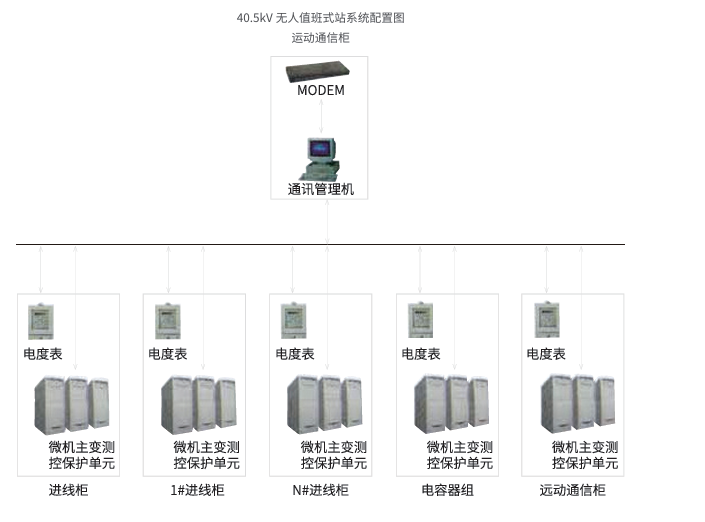

△ 总体结构

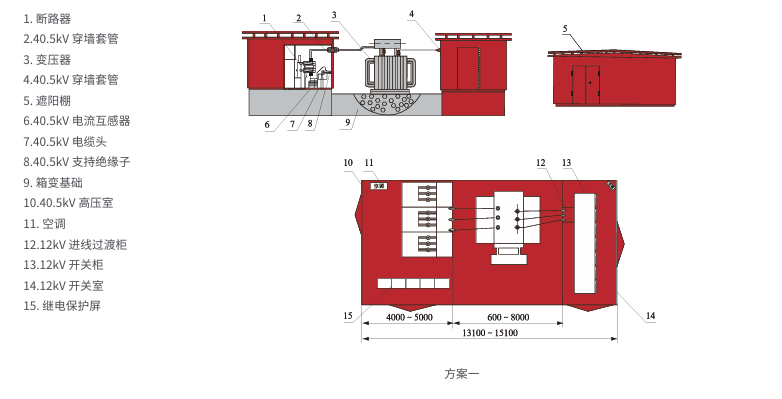

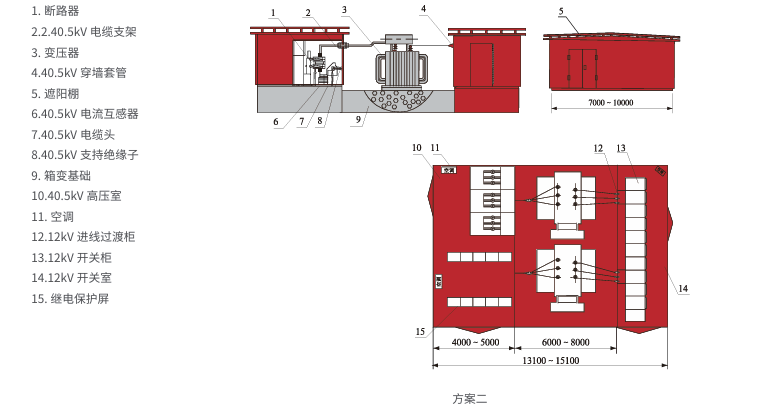

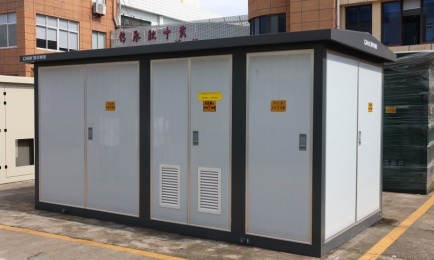

变电站总体采用“H”形布置方式，由 35kV开关设备室、10kV 开关设备室、自动控制室、变压器等组成。控制室依具体情况和 35kV或 10KV 开关室组成一个箱体，另外一个开关室组成一个箱体，变压器置于室外，并通过一定的防护和间隔形成变压器安装区。变压器至两开关室之间通过架空母线或电缆线连接。

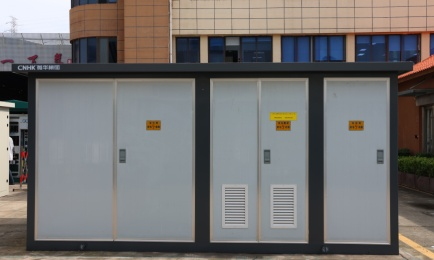

箱体一般采用优质钢板经表面防腐和喷涂处理后组成，中间加以隔热材料，可有效地保证箱体内的调温系统正常工作。

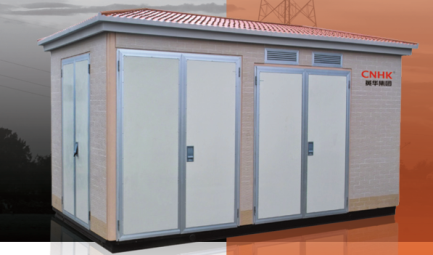

另外，箱体材料可用经阳极氧化处理的铝合金板，或用彩钢复合板制成。
△40.5kV开关设备室

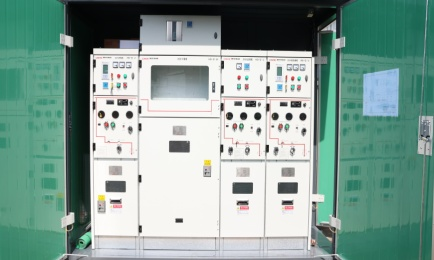

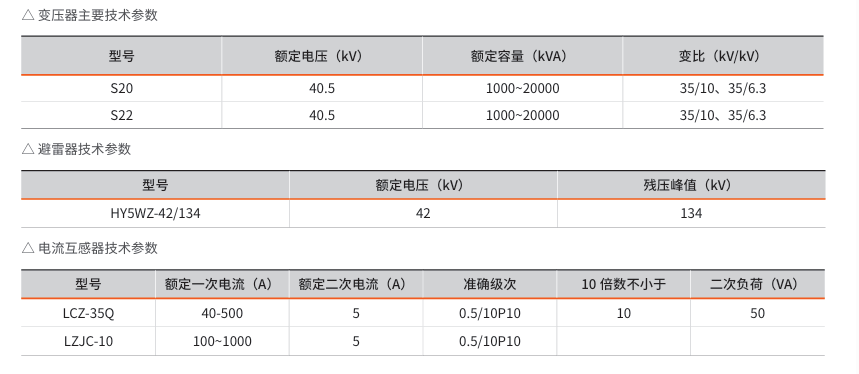

根据变电站的实际使用需求，可配置 XGN 箱型固定式开关柜,或 GIS 型开关柜及 KYN61 型开关柜。
1.XGN 箱型固定式开关柜，具有结构新颖紧凑，外形尺寸小，维护检修方便等特点，非常适用于 35kV级变电站。
2.采用 GIS 型开关柜,则有如下的优点:
1.GIS-开关设备可将开关室、母线室及电缆接头全部密封在 SF6气室中。
2.在整个使用寿命期间，MV-PART(中压部件)不需维修保养。
川
3.不受外部环境如化学工业、水泥生产工业的腐蚀性空气和沿海、盐矿地区含盐份空气的影响。
4.可以在高海拔地区使用。
3.用 KYN61 移开式开关设备可方便地检修元器件。
