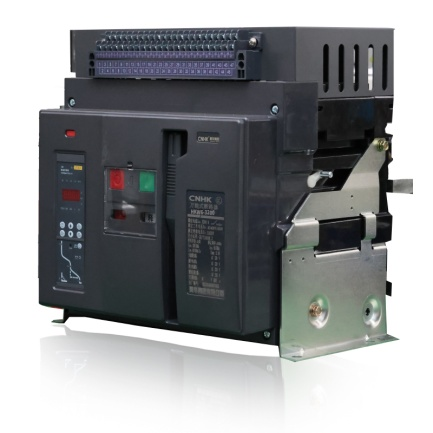

固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成;抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个个小室，而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中某一单元坏了，可将其整个拆下换上新的。

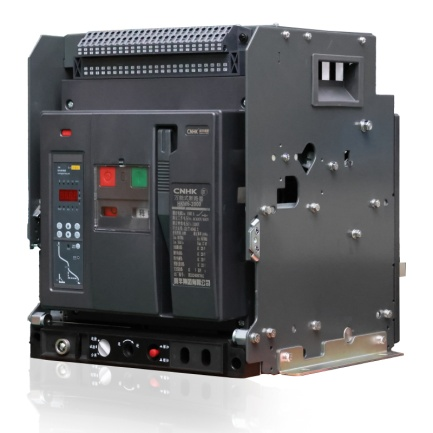

抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能推进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路器上的母线与抽屉座上的桥式触头的插入联结接通主回路。抽式断路器有三个工作位置: “连接”位置、“试验”位置、“分离”位置，位置变更通过手柄的旋进或旋出来实现，三个位置的指示通过抽屉座底座横梁上的指针显示。

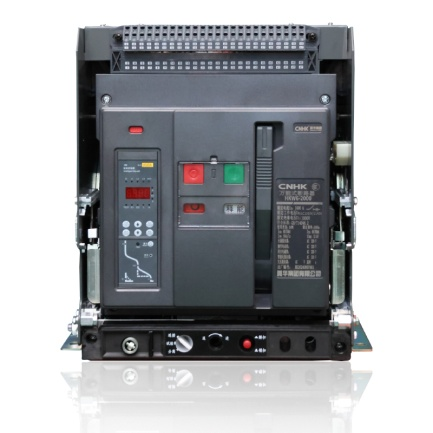

当处于“连接”位置时，主回路和二次回路均接通i当处于“试验”位置时，主回路断开，并有绝缘隔板隔开，仅二次回路接通，可进行一些必要的动作试验;当处于”分离”位置时，主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁装置，断路器只有在连接位置或试验位置才能使断路器闭合，而在连接与试验的中间位置断路器不能闭合、断路器的正面指示见图5。
