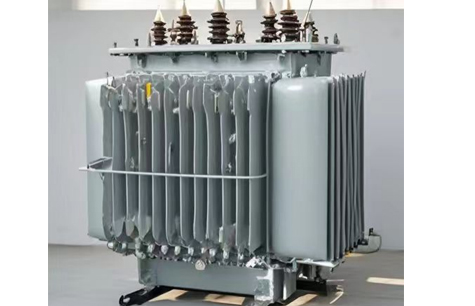

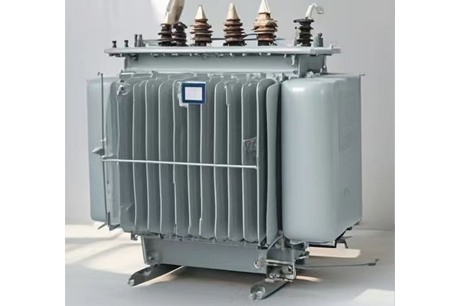

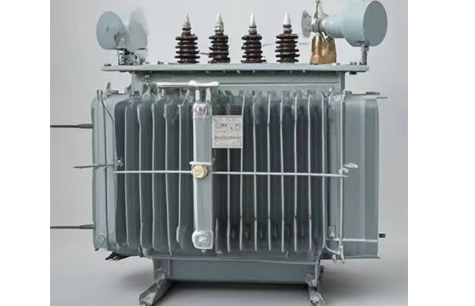

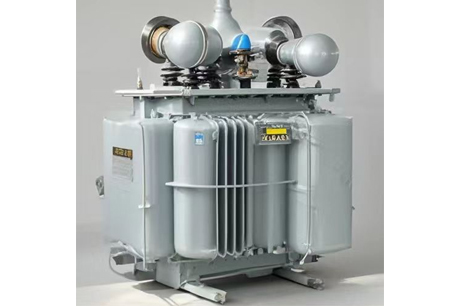

10KV级油浸式电力变压器

我公司生产的三相油浸式配电变压器，器身采用了新型绝缘结构，提高了抗短路能力:铁芯由高质量冷轧硅钢片制成;高压绕组均选用优质无氧铜线为材料，并采用多层圆简式结构;所有紧固件均采用特殊防松处理。

产品具有高效率、低损耗的特点，可节省大量的电耗和运行费用，社会效益显著，是国家推广的高新技术产品。

△ 产品具有高效率、低损耗的特点;

△ 内部散热好、抗短路电流能力更强:

△ 空载、负载损耗低;

△ 全密封结构，增强运行可靠性，正常运行免维护。

使用环境条件

变压器正常使用条件：
海拔高度不超过1000m;
环境温度:最高气温:+40°C;最热月平均气温:+30°C;户外最低气:-25”°C(海报>1000m，订货时详细说明)
变压器特殊使用条件：
海拔高度不超过1000m;
环境温度:最高气温:+40℃;最低气:-45°C。

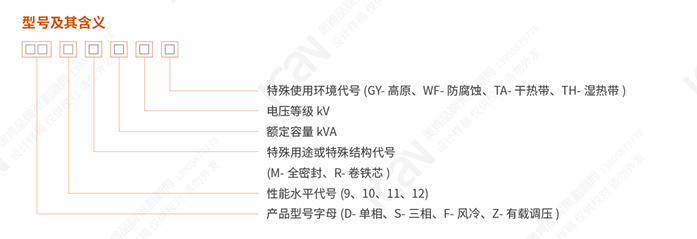

型号及其含义

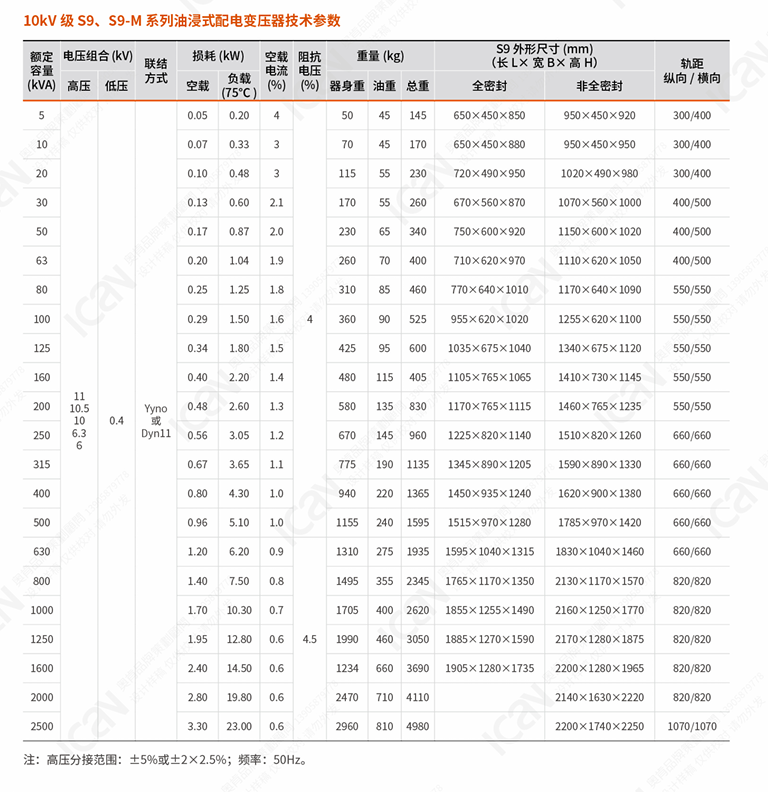

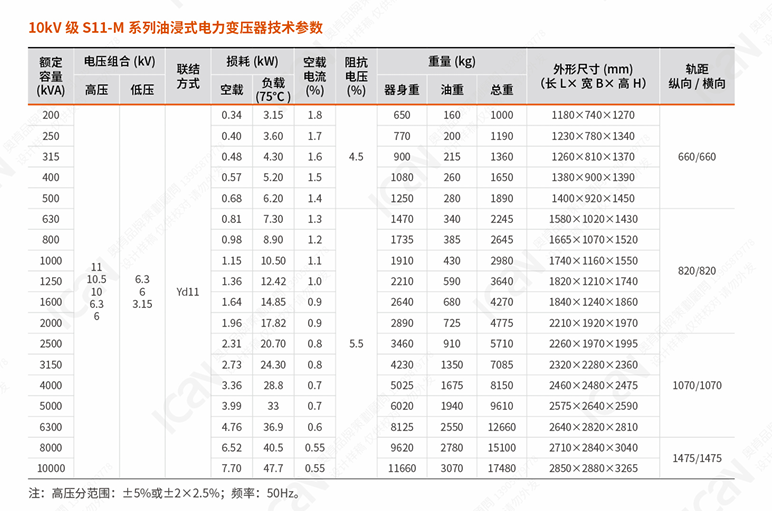

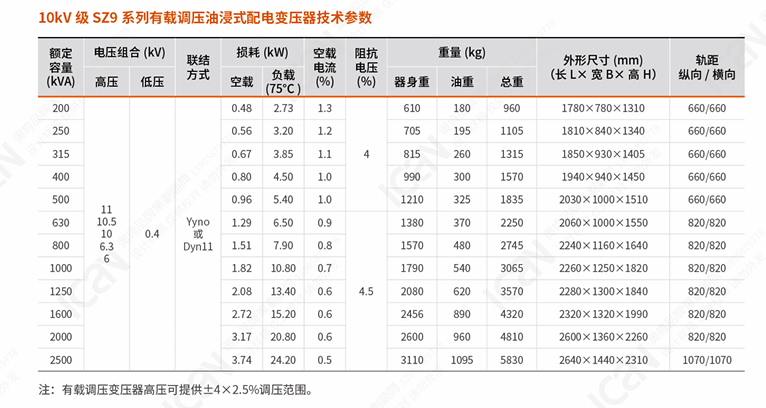

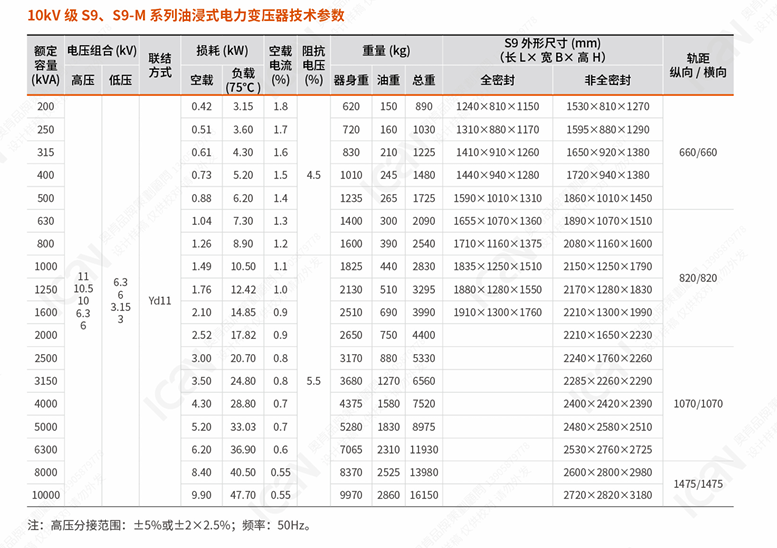

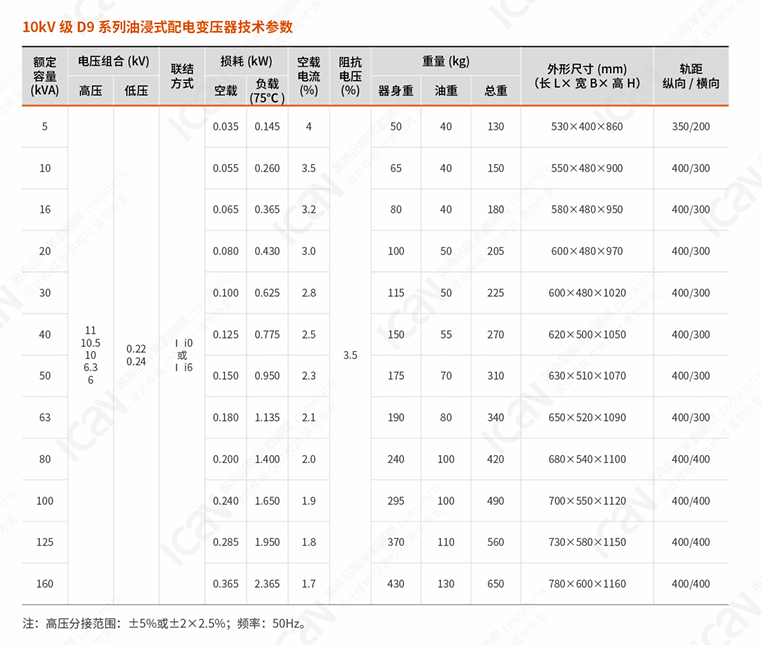

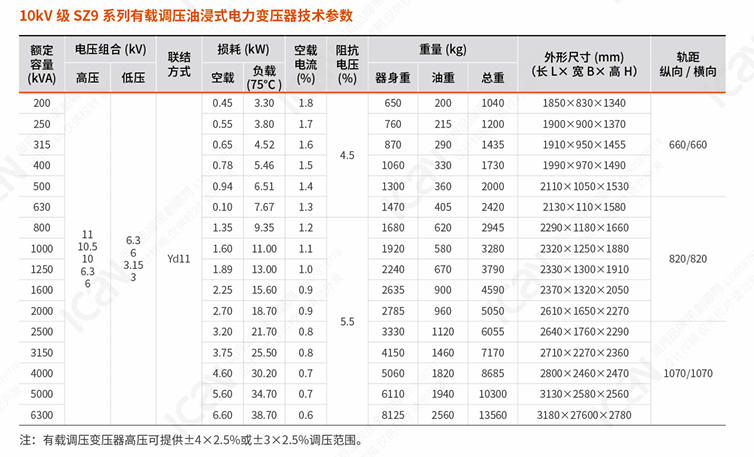

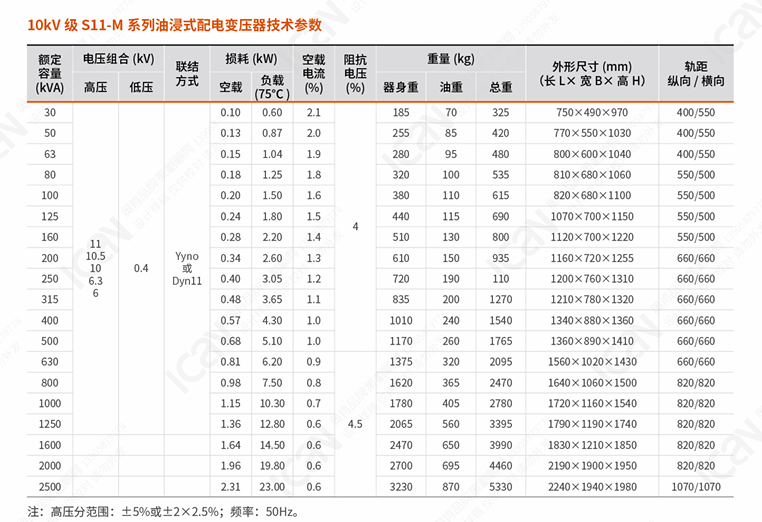

主要技术参数

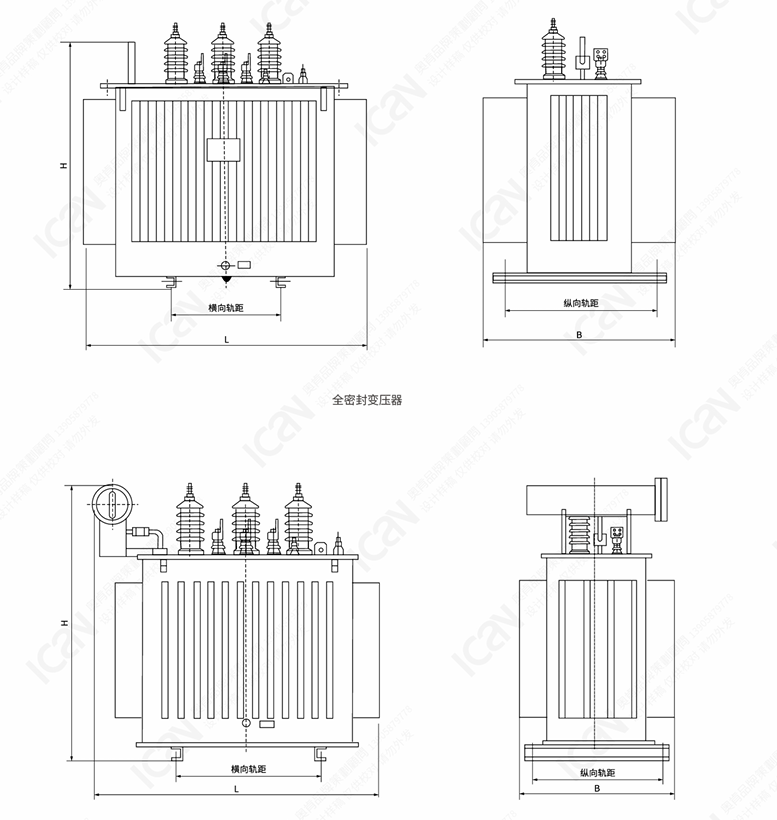

产品结构特点

我公司在传统结构和成熟的技术基础上，做了许多改进，如采用了带纵向油道的螺旋式线圈，内部散热更好;改进了线圈端面的有效支撑，抗短路电流能力更强;采用了新的吊装结构和器身定位结构，保证在长途运输和运行中更为可靠;我们还有很多独特而可靠的结构，为您服务;选用更高性能水平的变压器，将具有更高水平的技术含量。
