20kv级SC（B）10系列-树脂绝缘干式变压器

优点：

△ 损耗低、噪音低、局放低;

△ 防潮性高;

△ 可靠性高、免维护。

主要技术特点：

△ 高压为多层分段式结构，低压为带纵向气道箔式结构;

△ DMD 环氧树脂预浸布，整体固化成型;

△ 多功能温度保护控制系统;

△ 可实现电压 20kV与 10kV 互换，可实现技术参数同 20kV配电变压器;

△ 体积小，占用空间少;

△ 户内使用，检修方便;

△ 散热能力强。


  • 使用环境条件

    变压器正常使用条件：

    海拔高度不超过1000m;

    环境温度:最高气温:+40°C;最热月平均气温:+30°C;户外最低气温:-25°C

    (海拨>1000m，订货时详细说明)

    变压器特殊使用条件：

    海拔高度不超过1000m;

    环境漫度:最高气湛:+40°C:最低气:-45°C。


  • 型号及其含义

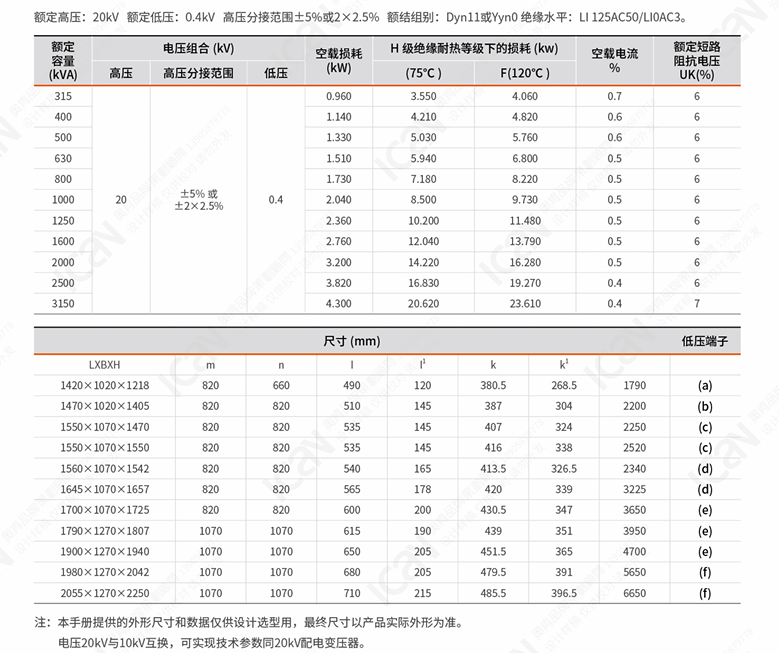

主要技术参数


产品结构特点

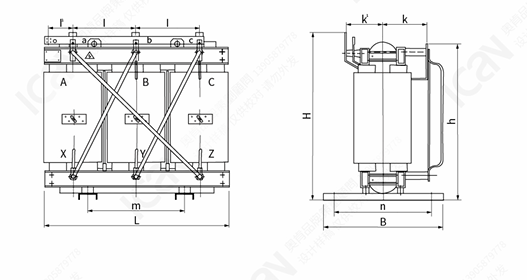

产品结构图


箱式站系统配置图
