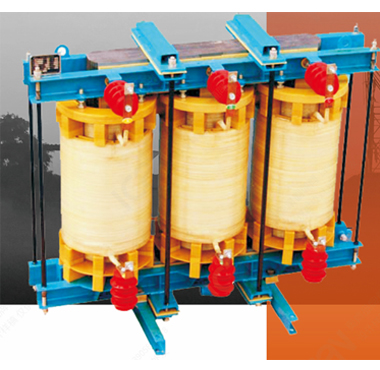

串联电抗器 CKSG系列

串联电抗器与电容器组串联组成无功补偿装置，其作用有：

△ 限制乃至消除不装设串联电抗器时电力电抗器组对系统谐波的放大作用;△ 降低电容器组的合闸涌流和涌流频率，易于选择回路设备及保护电容器;

△降低母线上该次谐波电压值，提高供电质量;

△ 限制高干该次谐波电流流入电容器组，抑制高次谐波，保护电容器;

△ 减少健全电容器组向故障电容器组的放电电流值，保护电容器;

△ 减少电容器组断路器分闸电孤重击穿时的涌流倍数和频率，以利断口灭弧降低操作过电压幅值。

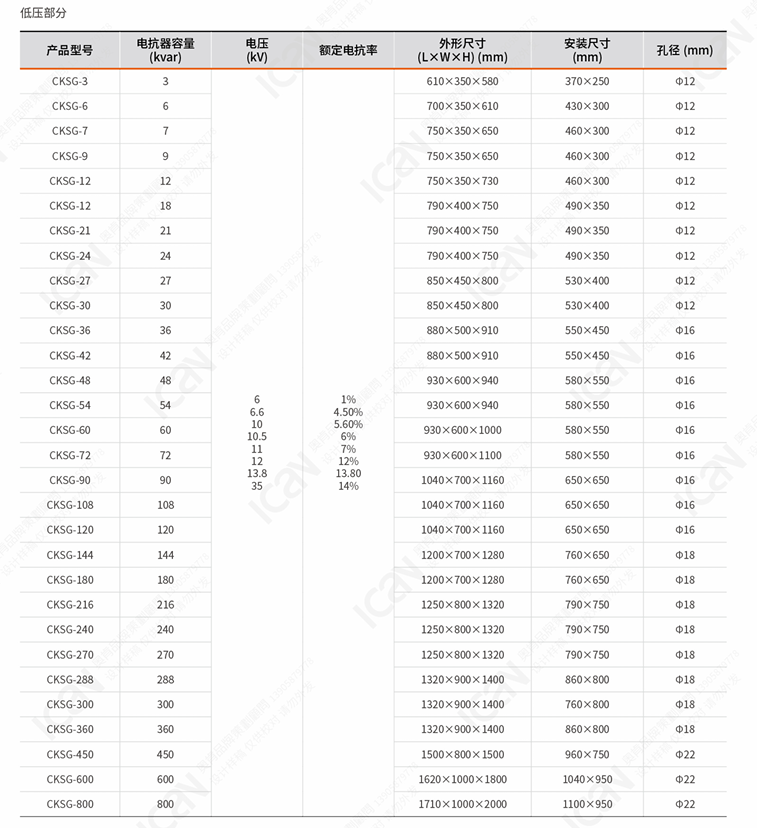

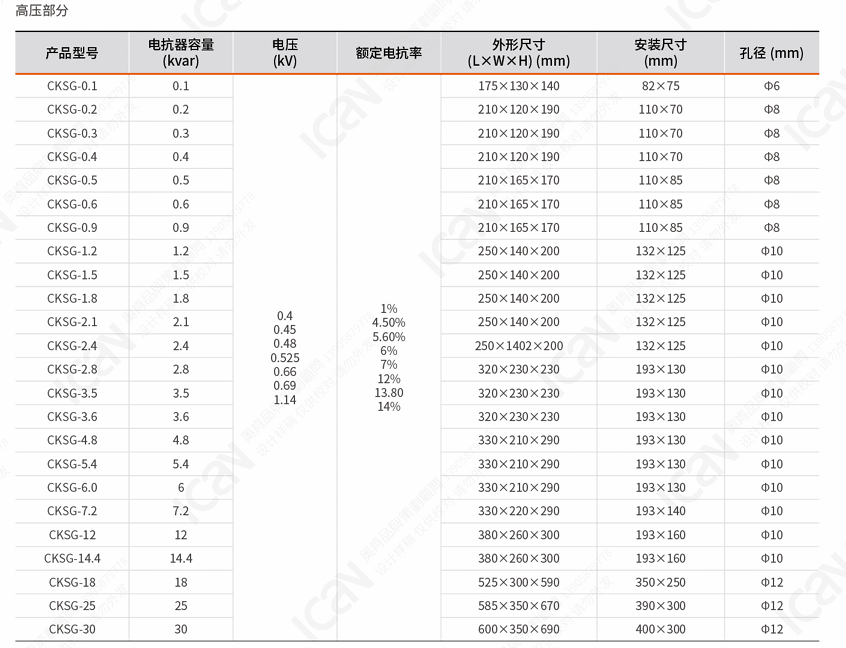

主要技术参数

△ GB/T10229-1988 电抗器标准

△ AJB5346-1998 串联电抗器标准

△ AIEC289:1987 电抗器标准



使用环境条件
