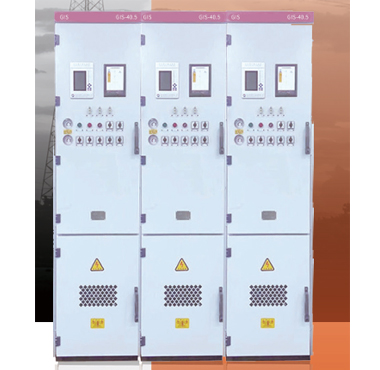

气体绝缘金属封闭开关设备 GIS-40.5

GIS-40.5 系列气体绝缘金属封闭开关设备(C-GIS)是我司研制的新一代气体绝缘开关柜 C-GIS 产品。

金属铠装气体密封，内部采用低压力的 SF6 气体作为绝缘介质，高压部件防水、防尘，不受环境影晌不受海拔高度影响，完全免维护，采用永磁或

弹簧操作机构，固封极柱真空灭弧室，零部件大为减少。可靠运行于地下室、高原、冻土、沿海等高海拔、潮湿、盐雾类的恶劣环境，满足新能源、高原、地铁、高铁和用地紧张的城市配电工程，具有高可靠、免维护、适应性强、占地少的特点。采用智能控制和保护单元，具有强大的控制、保护、测量、通信功能，完全实现配网自动化要求。

该产品主要用于发电厂、中小型发电站、变电站、高层楼宇、工矿企业、地铁和电气化铁道等配电系统中，以实行对供电系统和电能的控制、接受、分配、保护与监测。

使用环境条件

△ 海拔高度:< 5000m(当设备运行海拔高度超出 1000m 时，需要特别注明)
△ 环境温度:最高气温 +50°C，最低气温 -25°C.24h 内平均值≤ 35°C
△ 环境湿度:24h相对湿度平均值≤95%:月相对湿度平均值≤90%
△ 安装环境:周围空气中没有爆炸性和腐蚀性气体，安装场所无经常性剧烈震动或冲击
△超过 GB3906 或IEC62271-200 和说明书规定的正常使用条件，请与我公司技术部门联系
型号及其含义

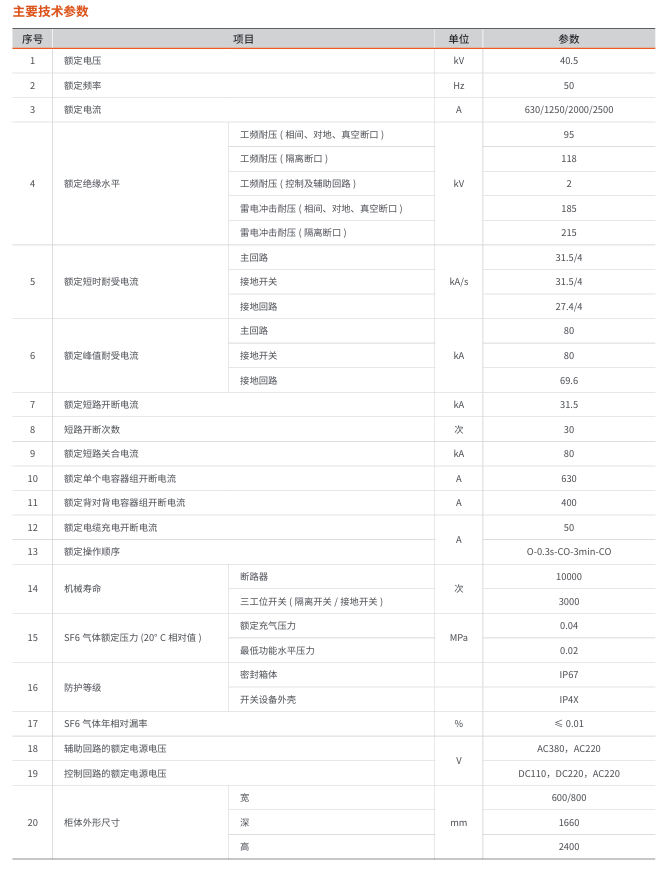

主要技术参数

△ AGB1984-□交流高压断路器

△ AGB3906-囗3.6kV-40.5kv 交流金属封闭开关设备和控制设备

△ GB/T11022-口高压开关设备和控制设备标准的共用技术要求

△ GB1985-口高压交流隔离开关和接地开关

△ GB/T11023-口高压开关设备六氯化硫气体密封试验方法△ GB4208-口外壳防护等级(IP 代码)

△ DL/T402-口高压交流断路器订货技术条件

△ DL/T486-□ 高压交流隔离开关和接地开关订货技术条件

△ DL/T40-口12kV-40.5kV高压真空断路器订货技术条件

△ DL/T404-口3.6kv-40.5kV 交流金属封闭开关设备和控制设备

△ DL/T593-口高压开关设备和控制设备标准的共用技术要求

△ DL/T791-口户内交流充气式开关柜选用导则


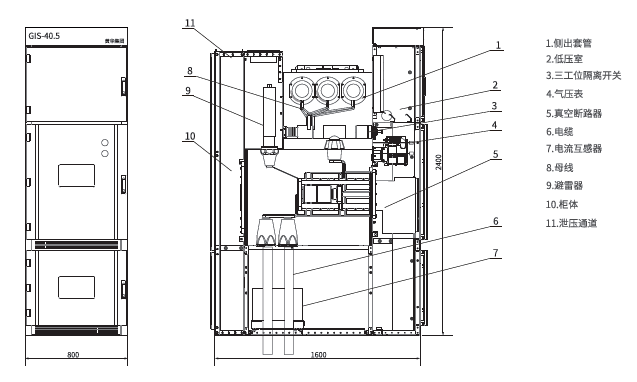

产品结构特点

△结构紧凑

GIS-40.5 型户内充气式开关设备结构更紧凑，可以大度节约有限的城市用地

△ 免维护

一次元件全密封于不锈钢板焊接的密封气箱肉，充以0,04MPa的 SF6气体作为绝物介质，防护等级达IP67，完全避免外界环境气侯对开关柜的影响，可靠运行于地下室、高原、冻土、沿海、潮湿等恶劳环境，实现免维护。

△ 安全可靠性

开关柜具有可靠的五防机械联锁，可防止误操作，所有的高压部件，包括电线终端、避雷器、电流互感器以及电压互感器等均用接地的金属外亮封闭，安全可触摸。

△ 安装操作简单

产品按模块化结构设计，方案组合灵活，作简单方便。柜与柜之间侧面采用侧并母线连接器连接，方便易安装。电压互感器和避雷器插接安装在气箱外部，方便安装与更换。

气体绝缘金属封闭开关设备 GIS-40.5

使用环境条件

型号及其含义
