开关柜结构说明

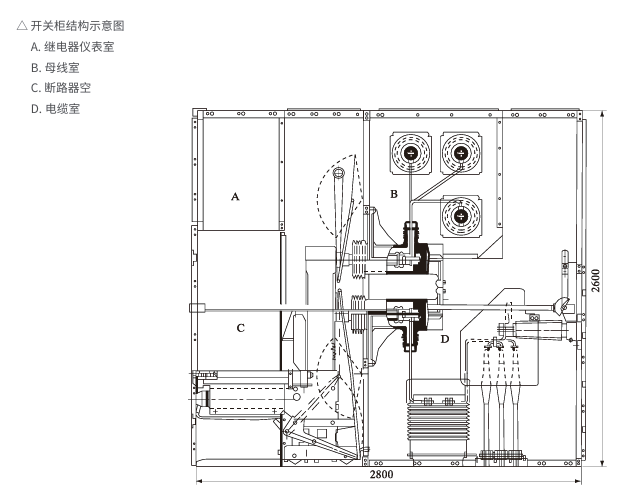

开关柜按GB3906-□IEC60298中锶装式金属封闭开美设备标准而设计。整体由柜体和可抽出部分(手车)两部分组成。柜体结构为组装式用螺栓栓接组合面成。用金属隔板将开关柜内部分隔为断路器室、主母线室、电室和继电器仪表室。外壳防护等级达到IP3X，各隔室问防护等级为 IP2X，并且所有金属结构件可接地，主回路系统的各隔室有独立排气的压力释放通道。

△外壳与隔板:

开美柜的外壳和隔板是用敷铝锌板经数控机床加工和折弯之后检接而成。因此装配好的开关柜保证结构尺寸的统一性。开美柜被分限为断路器室、主母线室、电瑞室和继电器仪表室，各部分以接地的金民极分隔.

△手车:

手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车的外形尺寸相同，相同用途的手车具有互换性手车在柜内有试验/限离位置和工作位置，每一次位置都没有联锁装置以保证手车处于以上两位置时不能随便移动。

△ 断路器隔室;

断路器隔室内安装了特定轨道供手车移动。断路器在试验位置与工作位置之问移动时，隔离活门自动打开或关闭，保障了工作人员不触及带电体。手车可在柜门关闭的情况下被操作，通过观察窗可看到手车在柜内所处的位置，同时看到车上的任功能标志。

△ 母线小室:

主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定,在穿越邻柜侧极时用母线套管因定，全部母线采用复合绝缘方式。

△电猫隔室:

电纺室内可安装 PT、CT 接地开关、避雷器和多根电缆。

△ 继电器室:

绕电器室内板和面板可安骇控制、保护元件、计量、显示表、带电监测指示器等二次元件

△联销装置;

开关柜具有可靠的联锁装置，切实保障了操作人员及设备的安全。当接地开关在分用位置时，手车才能从试验/隔高位置移至工作位置。且后门不可能打开，防止了误入带电间隔，当手车完全拉出柜外时或手车在柜内试验/隔离位置且接地开关联销解镇时，可以进行接地开关合闸操作;手车在工作值置时，不能闭合续地开关。防止了带电误合接地开关，阻止了接地开关处在闭合位置时将手车移至工作位置。断路务手车在试验/隔离位置或工作位置时，才能操作断路器:且断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。各柜体间 可转电气展锁，

△接地装置:

在电缆室内，单独没有 6x50mm。接地母线，此母线能贯穿相邻各，与柜体良好接触
