空气绝缘环网柜 HAS-12

HAS-12 型空气绝缘开关设备是最新一代环网开关设备，也是国家电网继固体绝缘开关设备之后重点推广的新设备，其专利设计在保留传统 SF6 气体绝缘、环氧树脂固体绝缘开关设备体积小、电气性能高的基础上，进一步解决了 SF6 气体排放以及过度使用环氧树脂等材料带来的环境问题，与现有的 SF6气体绝缘、固体绝缘开关设备具有良好的互换性，是最新一代的环境友好型开关设备。

  • 使用环境条件


    正常使用条件

    △ 周围空气温度最高不超过 40℃，且在 24h 内测得的平均值不超过 35℃，最低不低于 -15°C

    △ 海拨不超过 1000m:

    △ 湿度条件

    相对湿度:日平均值不超过 95%，月平均值不超过 90%。

    水蒸气压力:日平均值不超过 2.2kPa，月平均值不超过 1.8kPa。

    周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。

    特殊使用条件

    ①当环网柜安装在海拔高于 1000m 的地区，则订货方应与制造厂协商出厂条件井索要相关试验报告

    ②)当环境最高温度超过 40°C时，环网柜的额定载流能力在订货时必须得到制造厂的重新确认。

    使用的范围

    HAS-12 型环网柜用于 12kV 电力系统中的电缆线路、电缆转架空线路的分段、联络及分接负荷。


  • 型号及其含义

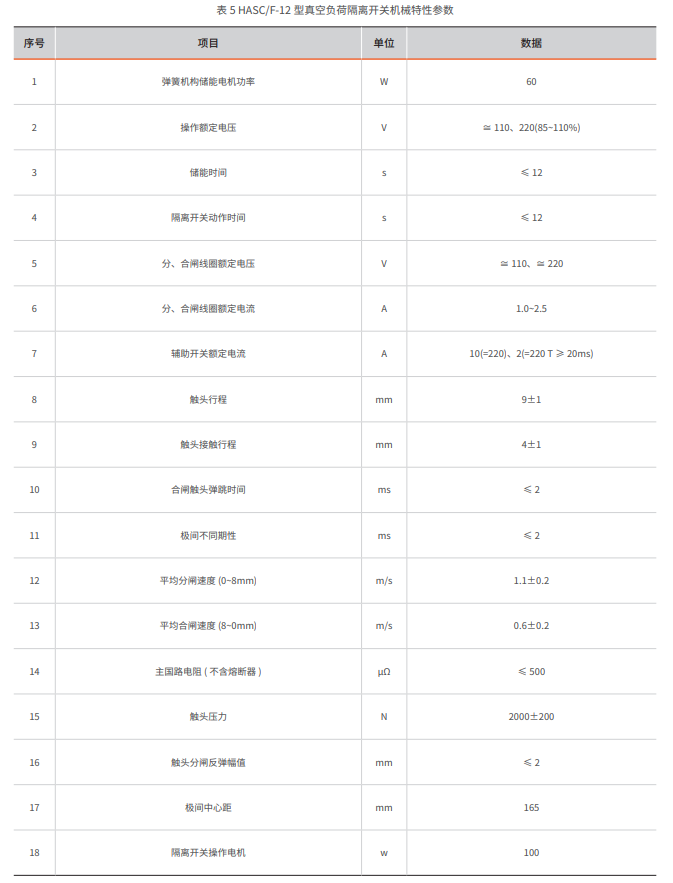

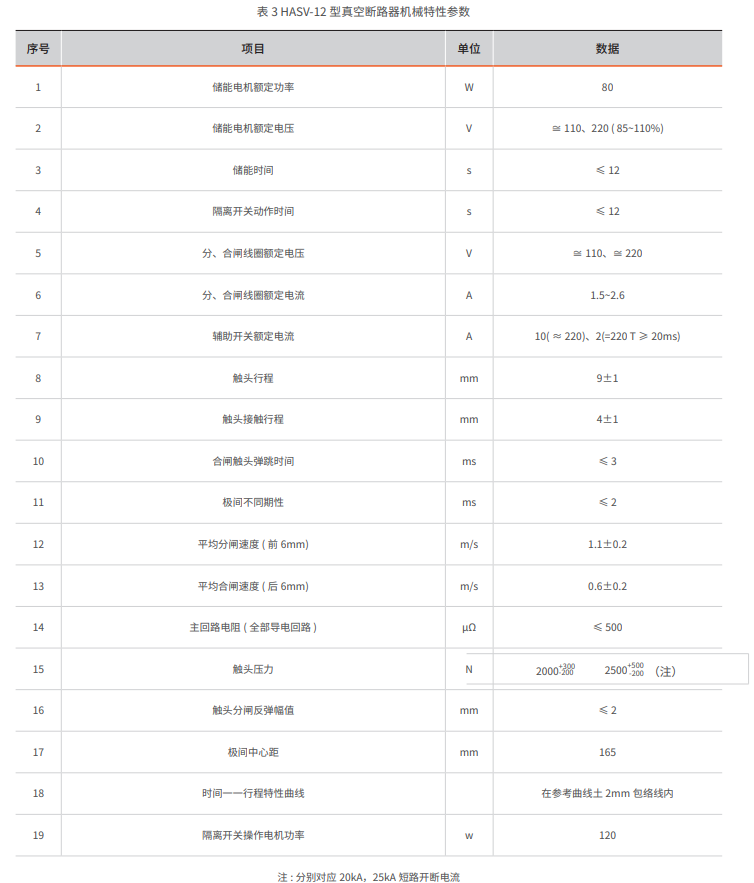

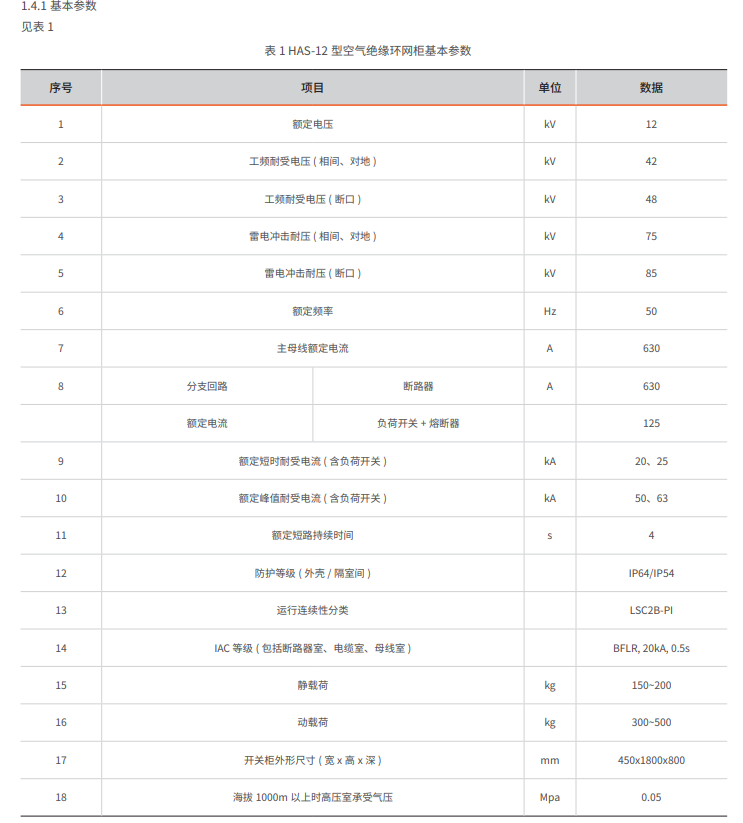

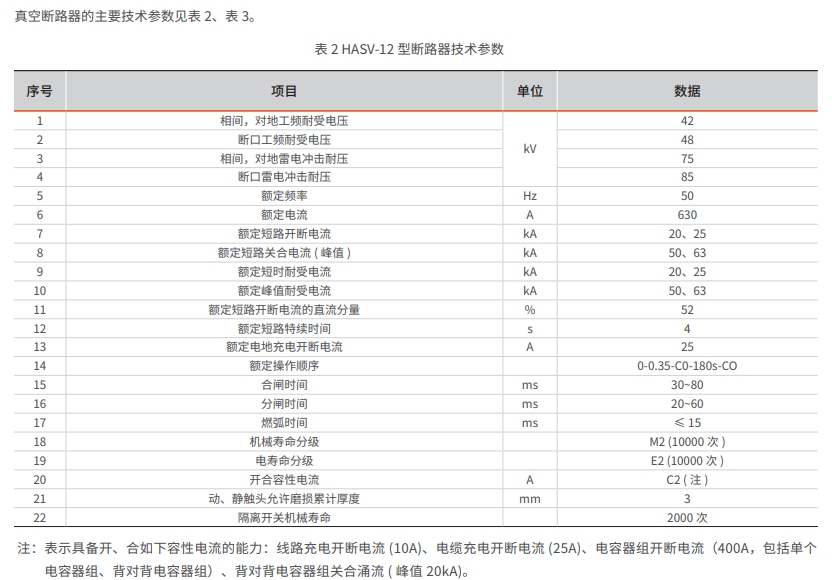

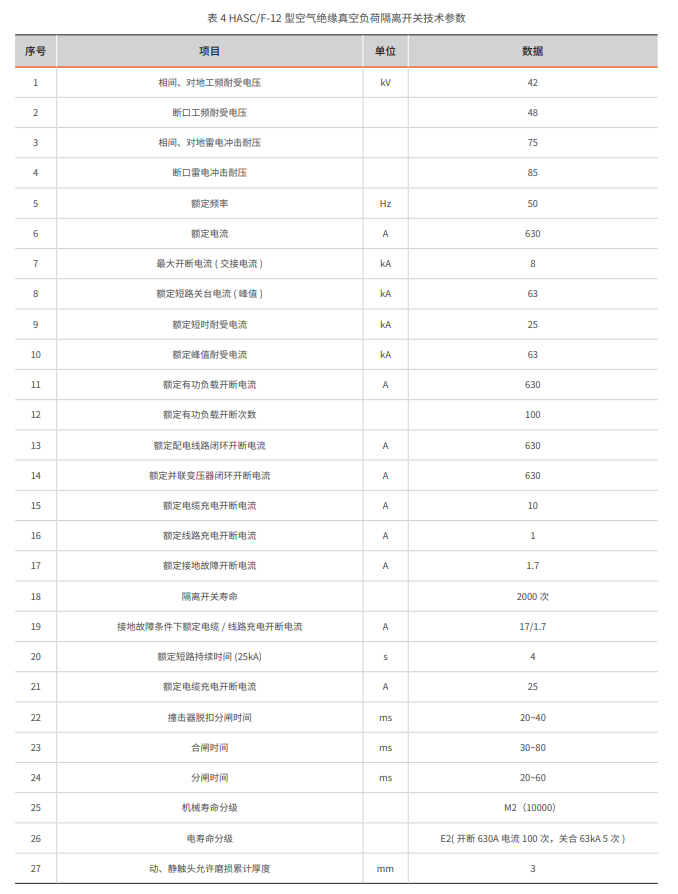

主要技术参数

依据的标准

HAS-12 型空气绝缘环网柜所涉及的标准较多，在此只列出直接引用的标准，间接引用的标准不再列出

△ GB1207-口 电压互感器

AGB1208-口电流互感器

△ GB1984-口高压交流断路器

△ GB1985-口高压交流隔离开关和接地开关

 GB3804-囗3.6kV~ 40.5kV 高压交流负荷开关

△ GB3906-囗 额定电压 3.6kv~ 40.5kv 交流金属封闭开关设备和控制设备

△ GB15166.2-口高压交流熔断器限流式熔断器

△ GB16926-口 高压交流负荷开关一熔断器组合电器

△ GB/T11022-口 高压开关设备和控制设备标准共用技术条件

△ DL404-口 户内交流高压开关柜订货技术条件

△ Q-GDW1150-□ 10kV 环网柜选型技术原则和检测技术规范






产品结构特点

结构及特征

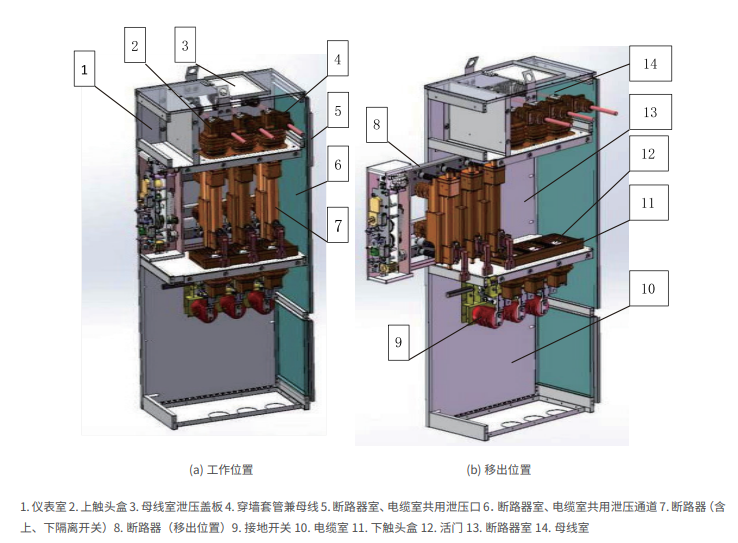

HAS-12型环网柜与常用的环网柜相比，设计有上、下两个關离开美、一个接地开美、上下两个触头盒和活门，状态直观、操作简单(电动)、检修方便、运行安全可靠，断路器柜结构见图 1。

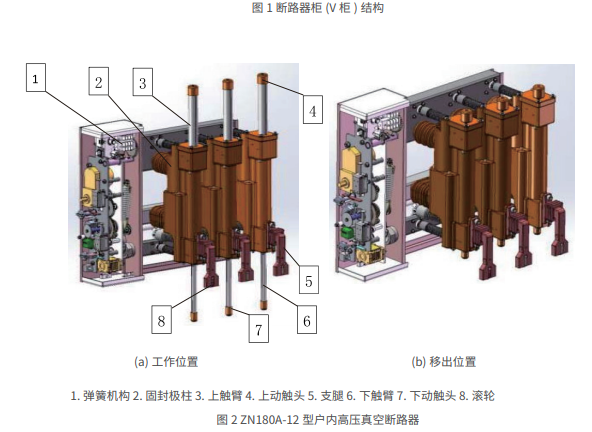

HAS-12 型直空断路器其不但与整个柜子街接自如，还具有如下特点:

①真空灭弧室与上下隔离开关组合成一个困封极柱,開离开关分闸后胜臂收縮在极柱内，就可以把整个开关从柜内抽出，以便更换或检修

(2)由于上下触臂垂直伸绍，从母线到电须接头成一条近乎直线的导电回路，回路长座缩短，并使整个柜子在以空气作为主绝缘的前提条件下体积达到最小;

△ 隔商鲑点等发热郎位可以直接观测，保证安全;

△ 最需检测和调整的开距、超程、同期等参数可以很方便地检测和调整;④)在海拔 1000m 以上地区，整个开关密封在高压开关室内，并保持不任于一个绝对大气压，不再愛外部环境的影响:(⑤ 隔离开关电动操作，使得操作更加安企、省力，尤为适于无人值守变电站、箱式变电站;


产品结构图

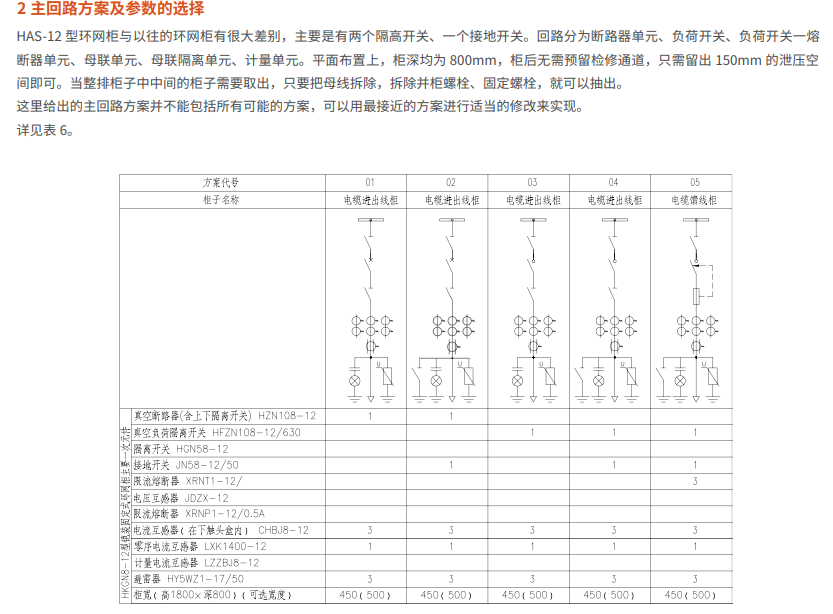

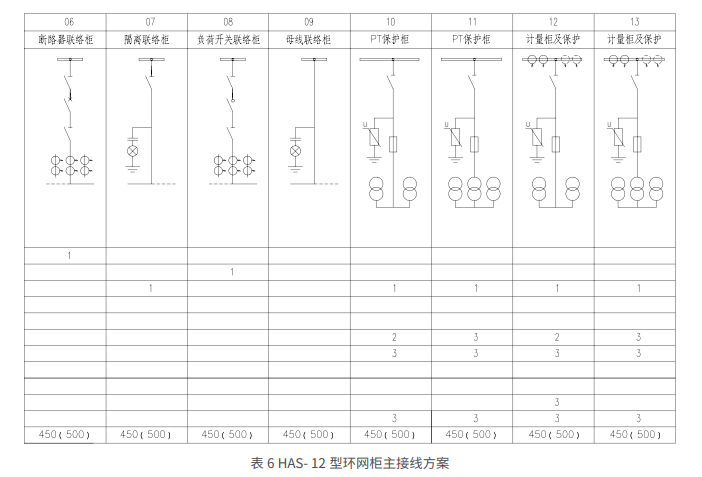

箱式站系统配置图
