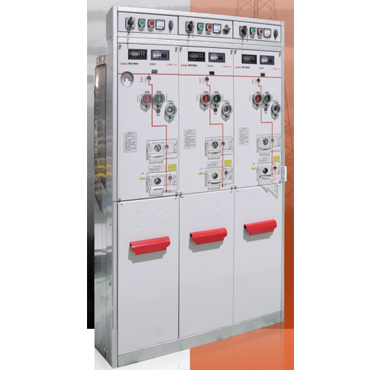

SF6气体绝缘环网柜（充气柜 HRM6-12/24

HRM6-12/24 型 SF6 共箱式气体绝缘开关设备(以下简称充气柜)采用模块化设计，以其固定式与灵活扩展的完美统-，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

主要技术参数

技术特性

△ SF6 气体压力 20°C下为 0.4bars(相对压力)

△ 年泄漏率 ≤ 0.25%/年

△ 浸水试验水下施加 0.3bars 的压力/24 小时

△ 燃弧试验有灭弧器 25kA/ 1s 无灭弧器 16kA/s

△ 防护等级

SF6 气室 IP67

熔断器筒IP67

开关柜外壳 IP3X

△ 母线开关柜内母线开关柜接地母线

螺栓直径

△ 气室不锈钢壳厚度

产品结构特点

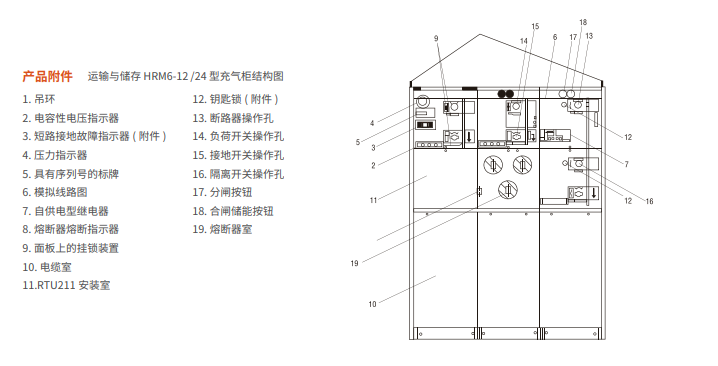

产品结构图


箱式站系统配置图

使用环境条件
