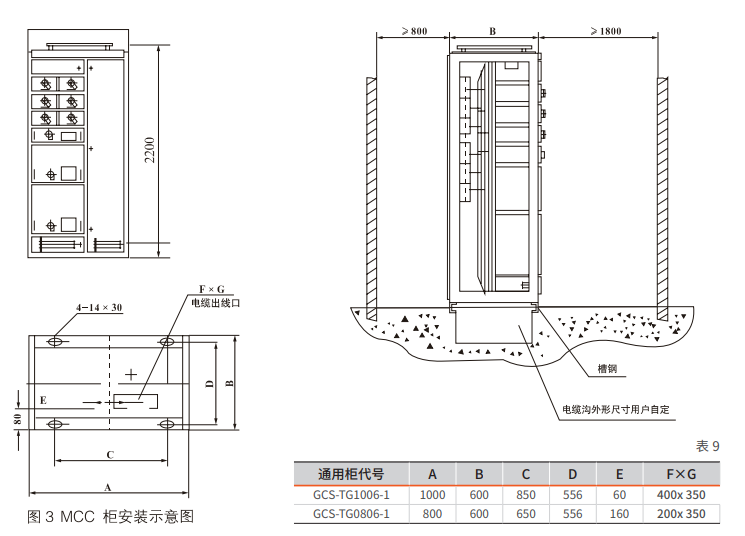

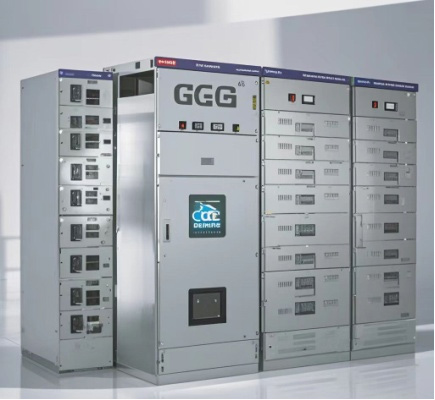

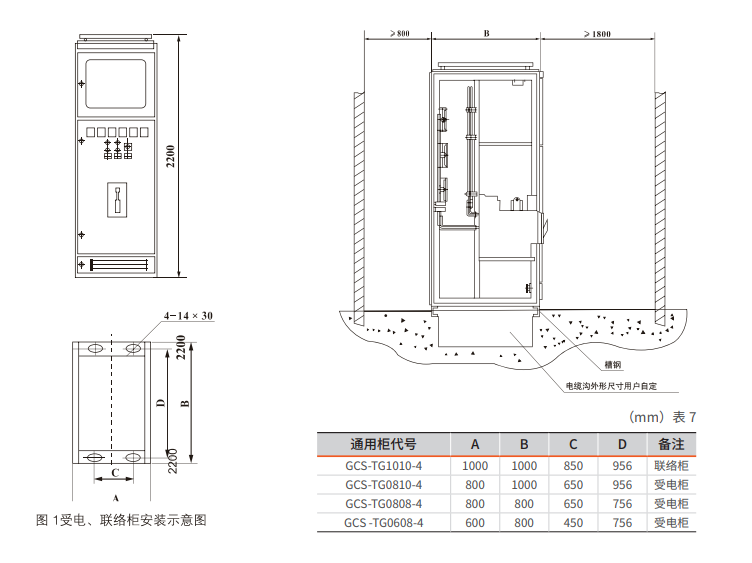

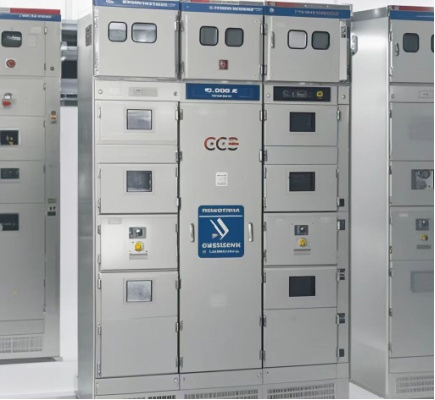

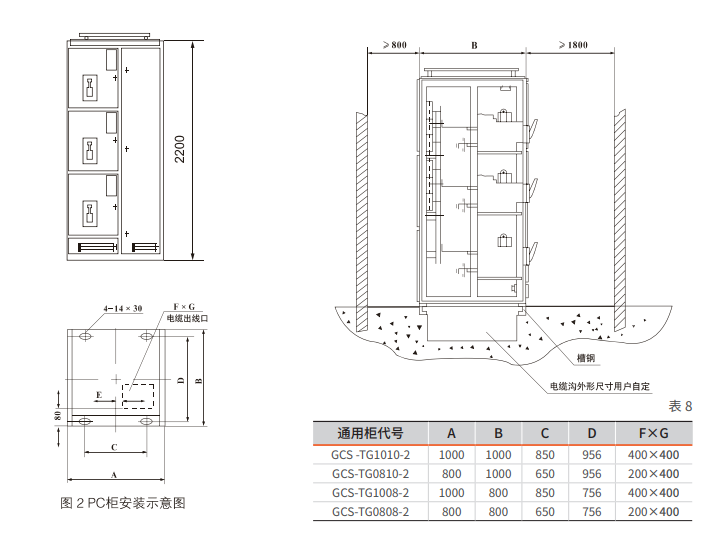

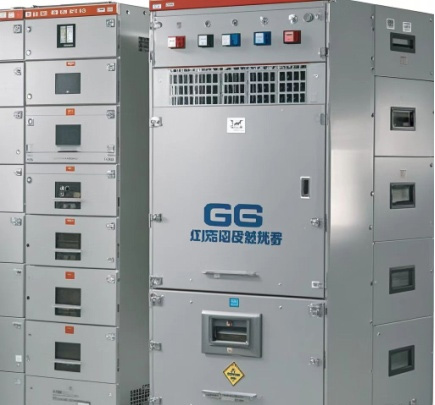

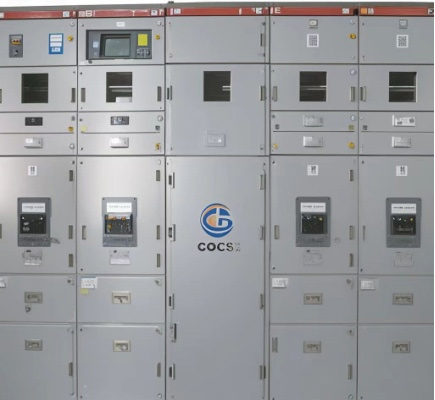

低压抽出式开关柜 GCS

GCS 型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)H2、额定工作电压为 380(400、660)V、额定电流为 4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置的设计符合下列标准:

IEC439-1 低压成套开关和控制设备

GB7251 低压成套开关设备

JB/T9661 低压抽出式成套开关设备

使用环境条件

△周围空气温度不高于 +40℃，不低于 -5℃。24 小时内平均温度不得高于 +35℃。超过时，需根据实际情况降容运行。
△户内使用，使用地点的海拔高度不得超过 2000m。
△周围空气相对湿度在最高温度为 +40°C时不超过 50%.在较低温度时允许有较大的相对湿度:如 +20°C时为 90%.应考虑到由于温度
的变化可能会偶然产生凝露的影响。
△装置安装时与垂直面的倾斜不超过 5%，且整组柜相对平整(符合 GBJ232-口标准)。
△装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
△用户有特殊要求时，可以与制造厂协商解决。

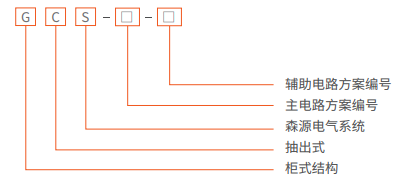

型号及其含义

主要技术参数

△基本技术参数见表 1

△主电路方案，装置主电路方案共 32组 118 个规格(见表2)，不包括由于辅助电路的控制与保护的变化而派生方案和规格。包括了发电供用电和其它电力用户的需要，额定工作电流为 4000A、适合为 2500KVa 及以下的配电变压器选用。此外，为适应供用电提高功率因数的需要而设计了电容器补偿柜:考虑综合投资的需要而设计了电抗器柜。
