低压抽出式开关柜 HMNS

HMNS 型低压抽出式开关柜是黄华集团有限公司根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准要求,HMNS 型低压抽出式开关柜是适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区、高层建筑等场所,作为交流 50~ 60Hz,额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。


  • 使用环境条件

    △ 周围空气温度不高于 +40℃,不低于-5℃,并且 24h 内其平均温度不高于 +35;

    △大气条件:空气清洁,相对湿度在最高溫度为 +40℃时不超过 50%,在较低温度时允许有较高的相对湿度,例如+20℃时为 90%,但应考虑到温度变化,有可能会偶然地产生凝露;

    △海拔高度不超过 2000m;

    △本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间。短时间内(不超过 24h)可达 +70℃℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在以上条件下应正常工作;

    △如果上述使用条件不能满足时,应由用户和制造厂协商解决;

    △当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。


  • 型号及其含义

主要技术参数

产品结构特点

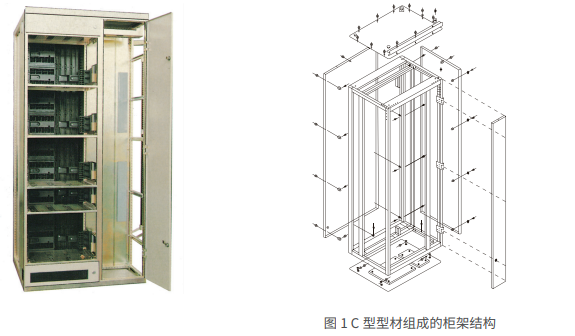

开关柜柜体基本结构是由C型型材料装配组成。C型材是以 E=25mm为模数安装孔的钢板弯制而成,企部柜架及内层板都作镀锌纯化处理。四周门板,侧板则作高压静电喷塑。柜体基本结构见图1所示;柜体基本尺寸如表12所示;


产品结构图



箱式站系统配置图
