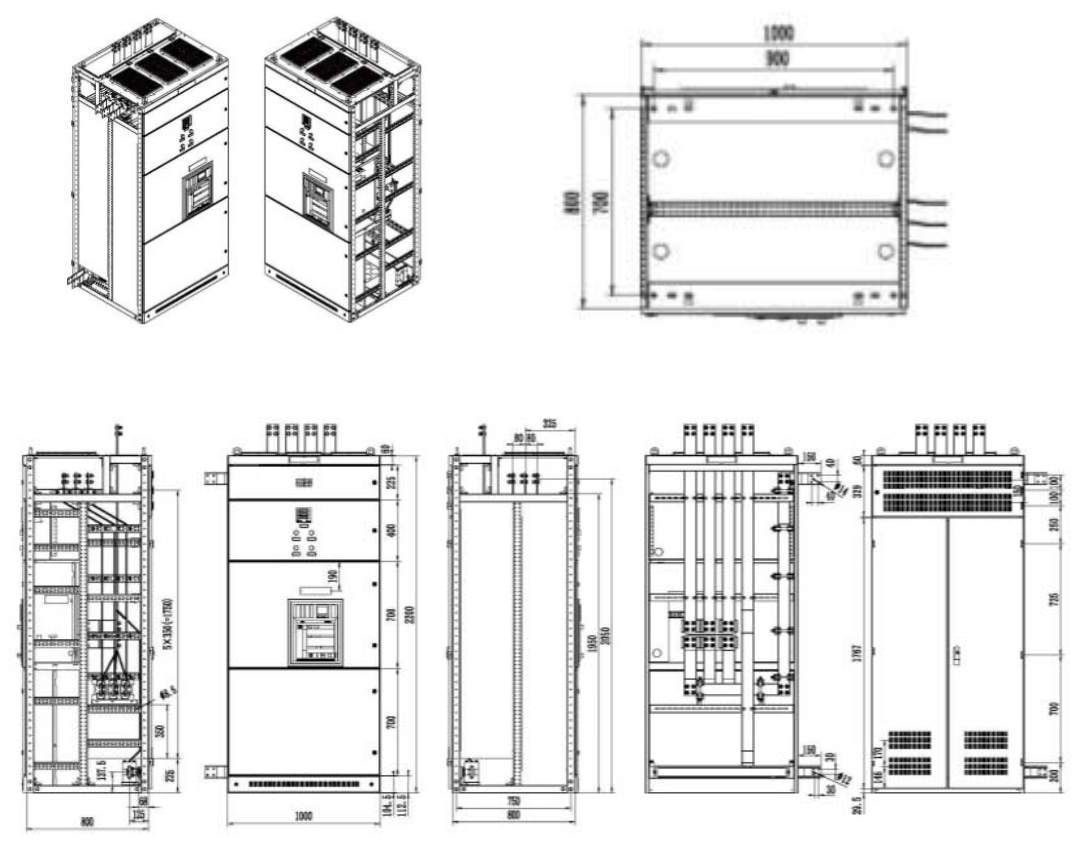

△1.柜体骨架——柜架采用25模数的C型材及模数化零部件通过螺栓紧固连接而成，免除了因焊接而变形和应力，零部件通用灵活。

△2.母线室——母线室位于开关柜顶部的前端，有一个独立并有一定防护的空间，主要用于柜与柜之间主铜母线连接的通道，母线室可以采用三相三线制。

△3.电缆室——主要是用于多回路出线电缆的布置。

△4.断路器室这是一个独立的空间室，主要用于主进线、联络或容量比较大的智能断路器的安装，全部采用后进、出线的方式，在开关柜前门开一个与智能断路器相应的便于操作和观察门窗孔。

△5.抽屉单元室——该室为每室一个抽屉单元即一出线回路根据其容量来选择单元室的高度单元。

△6.顶盖——可拆装便于主母线的安装和维护维修，并开有通风散热孔有利于母线和元器件的散热。

△7.垂直母线通道垂直母线通道为密封式由上主母排引入，三相母排垂直于柜体左侧采用母线夹固定，通道内的母排采用圆边母排（便于抽屉插接件的接触），依据该柜的设备容量来选择，

△8.主回路出线桩头——该出线桩头为电缆出线连接，相序从左至右ABC并带有防护罩。△9.二次接线端子——控制回路连接和外接控制系统。

△10.开关柜底板——底板为可拆装式并开有（φ80mm、φ110mm、φ150mm）的敲落孔用于出线电缆的通过，单根相线严禁单独穿金属孔。

△11.抽屉单元根据设备的容量选择抽屉单元高度，一般的高度有(mm)200、400、600和1/2单元抽屉。在抽屉的底板、侧板开有通风散热孔，左右侧面装有滑轮方便抽出推进，在抽屉的后面有主回路和二次控制回路插接件抽屉的面板上有操作手柄、指示灯、控制开关及仪表。同型号的抽屉可以互换。
