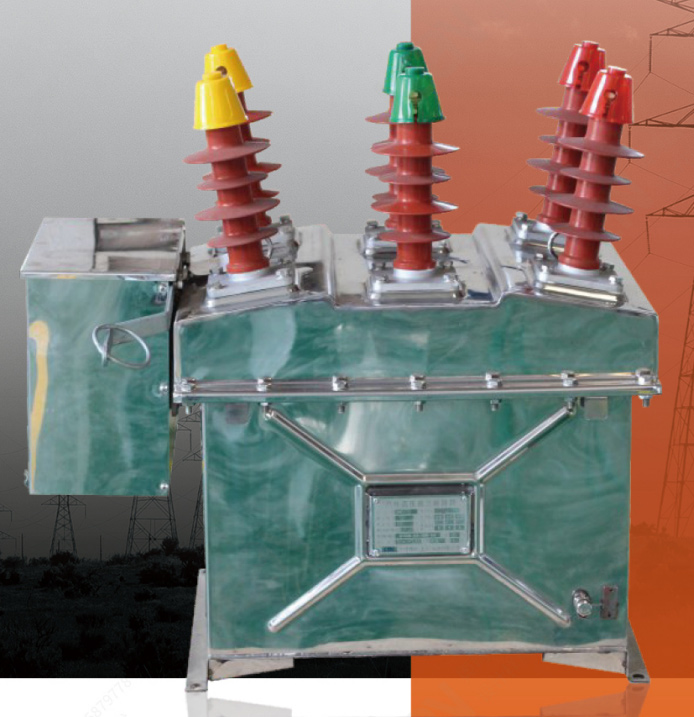

系列户外交流高压真空断路器ZW8-12(G)

ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空亚弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

ZW8-12G是由ZW8-12断路器与隔离开关组合而成的，称为组合断路器，可作为分段开关使用。

本系列产品的操作机构CT23型弹簧储能操动机构，分为电动和手动两种。

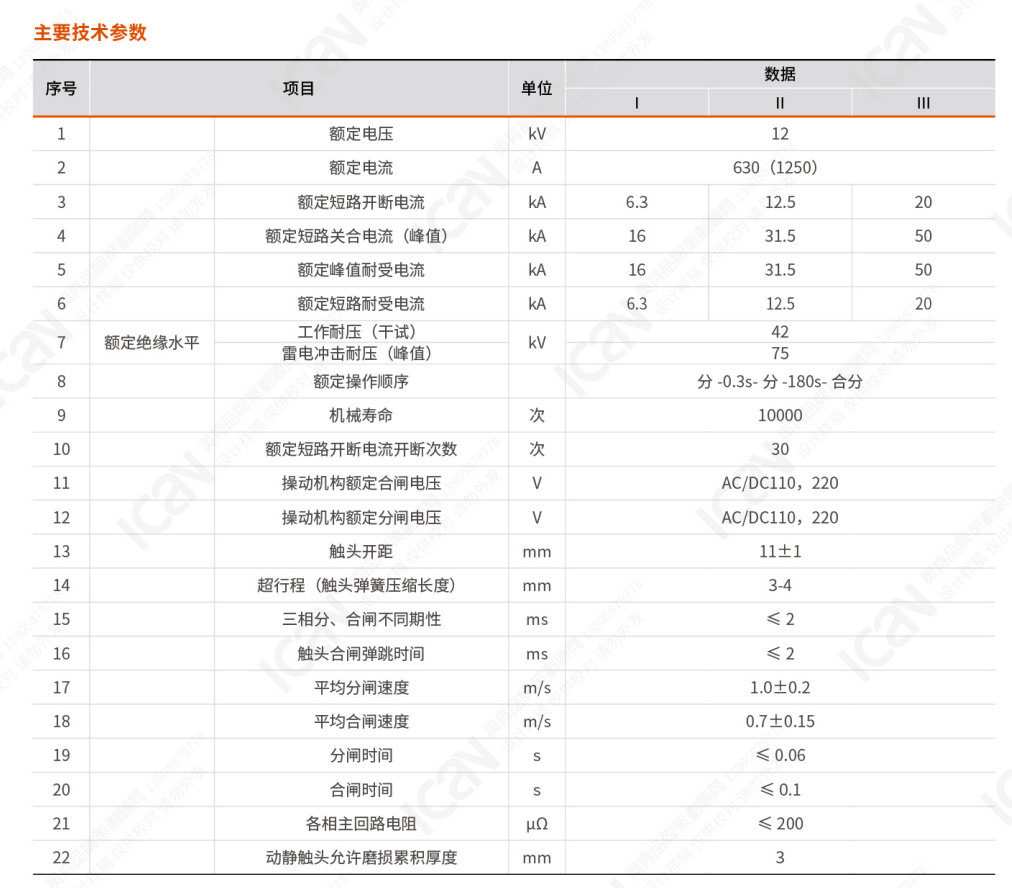

主要技术参数


产品结构特点

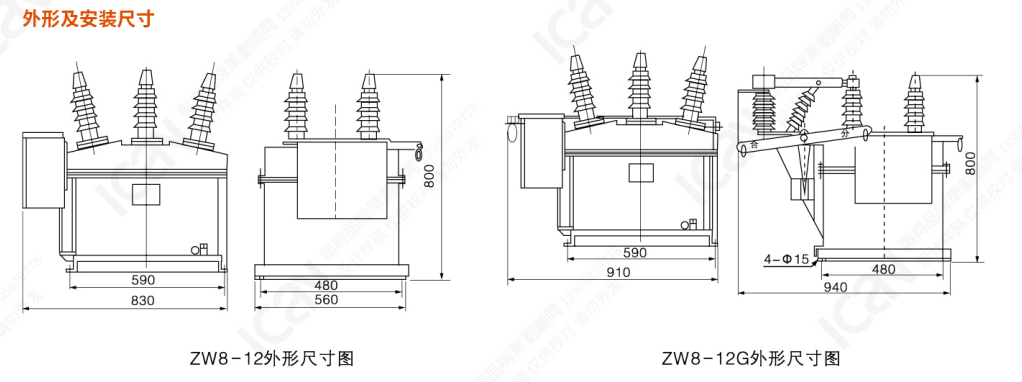

产品结构图


箱式站系统配置图

使用环境条件
